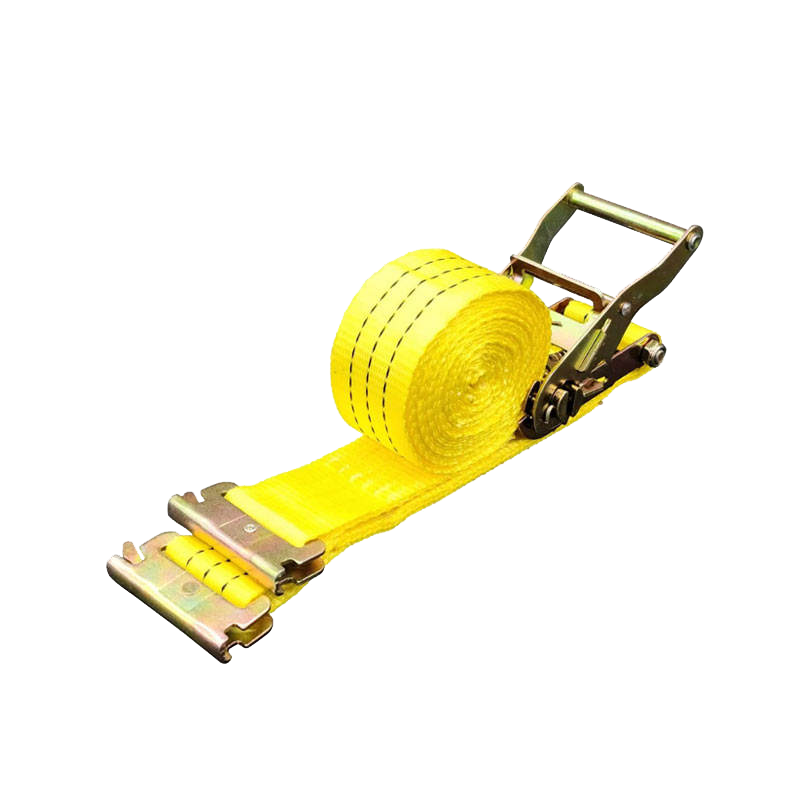

Análisis del mecanismo de trinquete del amarre con correa de trinquete con pista E de 2"

I. Componentes básicos del mecanismo de trinquete.
El mecanismo de trinquete se compone principalmente de trinquete, trinquete, varilla oscilante y trinquete de tope. Estas partes cooperan entre sí para realizar la función de convertir la rotación continua o el movimiento alternativo en un movimiento escalonado unidireccional.

Trinquete: un trinquete es un engranaje con una superficie dentada rígida o una superficie de fricción en el borde exterior o interior, y es un componente clave en el mecanismo de trinquete. en el Amarre con correa de trinquete con riel E de 2" , el trinquete generalmente está diseñado como un componente fijo en el eje impulsado conectado a la correa de amarre, y su superficie dentada se usa para cooperar con el trinquete para lograr una rotación intermitente.
Trinquete: El trinquete es el componente activo del mecanismo de trinquete, que se utiliza para hacer girar el trinquete. En la correa de amarre, el trinquete suele ser accionado por la varilla oscilante. Cuando la varilla oscilante oscila, el trinquete se insertará en la ranura del diente de la rueda de trinquete, empujando la rueda de trinquete para girar un cierto ángulo.
Varilla de giro: La varilla de giro es el componente de entrada del mecanismo de trinquete, que se utiliza para proporcionar potencia para un giro alternativo o una rotación continua. En el cinturón de amarre, el brazo oscilante generalmente está conectado a la manija de operación, y el usuario acciona el brazo oscilante para que gire a través de la manija de operación, haciendo así que el trinquete y el trinquete funcionen.
Trinquete de tope: El trinquete de tope (o trinquete antirretorno) se utiliza para evitar que el trinquete se mueva en la dirección en la que no necesita girar. Cuando el brazo oscilante oscila en la dirección opuesta, el trinquete de tope se insertará en la ranura del diente del trinquete para evitar que el trinquete gire en sentido antihorario, logrando así la función de bloqueo unidireccional.
2. Principio de funcionamiento del mecanismo de trinquete
El principio de funcionamiento del mecanismo de trinquete se basa en la relación de coincidencia entre el trinquete y el trinquete. Cuando el brazo oscilante gira en el sentido de las agujas del reloj, el trinquete se inserta en la ranura del diente del trinquete bajo la acción del resorte o su propio peso, empujando el trinquete para girar un cierto ángulo. En este momento, el trinquete de tope se desliza sobre la parte posterior del diente del trinquete y no participa en la transmisión. Cuando el brazo oscilante gira en sentido antihorario, el trinquete se desliza en la parte posterior del diente del trinquete y no empuja el trinquete para que gire. Al mismo tiempo, el trinquete de tope se inserta en la ranura del diente del trinquete para evitar que el trinquete gire en sentido contrario a las agujas del reloj. Por lo tanto, el mecanismo de trinquete realiza la función de transmisión intermitente unidireccional.

En el amarre con correa de trinquete con riel E de 2", este principio de funcionamiento se aplica inteligentemente a la fijación y atado de mercancías. El usuario acciona el brazo oscilante para que gire a través de la manija de operación y luego acciona el trinquete para empujar la rueda de trinquete para que gire, de modo que la correa de amarre se apriete y los productos se fijen. Cuando es necesario aflojar el cinturón de amarre, el usuario solo necesita operar la manija en la dirección opuesta para hacer que el brazo oscilante oscile en la dirección opuesta. En este momento, el trinquete se desliza sobre la parte posterior de los dientes de la rueda de trinquete y no empuja la rueda de trinquete para que gire, mientras que el trinquete de tope evita que la rueda de trinquete gire en sentido contrario a las agujas del reloj, manteniendo así sin cambios el estado de apriete de la correa de amarre. Al accionar repetidamente el mango, el usuario puede fijar y desatar fácilmente la mercancía.

3. Ventajas y aplicaciones del mecanismo de trinquete
El mecanismo de trinquete tiene las ventajas de una estructura simple, fácil fabricación, movimiento confiable y ángulo ajustable. En el amarre con correa de trinquete con carril E de 2", la aplicación del mecanismo de trinquete hace que la correa de amarre tenga las siguientes ventajas:

Bloqueo unidireccional: las características de transmisión unidireccional del mecanismo de trinquete permiten que la correa de amarre se bloquee automáticamente después de apretarla para evitar que la mercancía se afloje o se caiga.
Transmisión intermitente: Las características de transmisión intermitente del mecanismo de trinquete permiten que la correa de amarre se apriete gradualmente, evitando daños o deformaciones de la mercancía causadas por un apriete único.
Fácil de operar: el mecanismo de trinquete es simple y conveniente de operar, y el usuario puede asegurar y desatar fácilmente los productos simplemente operando el mango.
Gran adaptabilidad: el mecanismo de trinquete puede ajustar el ángulo y la fuerza de apriete según sea necesario, y es adecuado para asegurar mercancías de diferentes formas y pesos.
Además, el mecanismo de trinquete también se usa ampliamente en diversas máquinas herramienta y máquinas automáticas para alimentación intermitente o rotación de mesa giratoria, así como gatos, accionamientos unidireccionales para bicicletas, cabrestantes manuales, etc.
